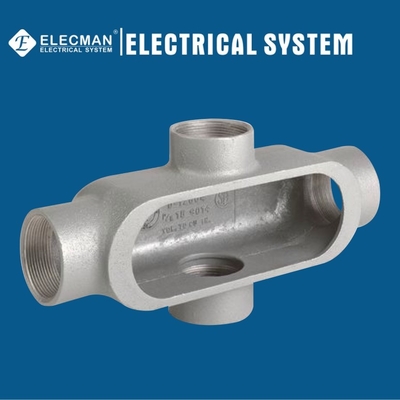

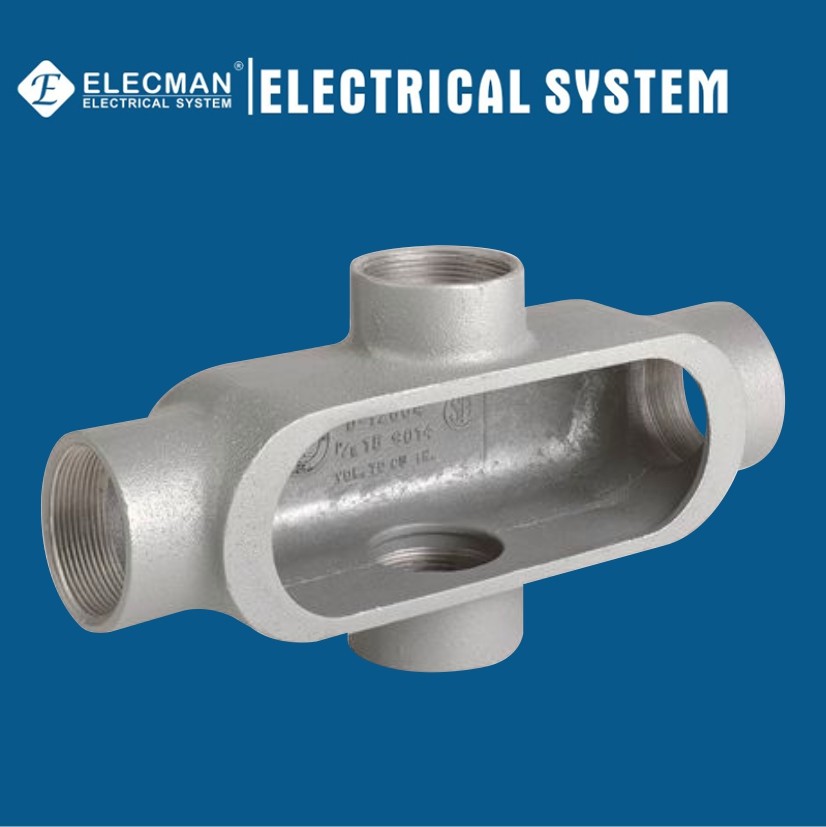

2" IMC steife verlegte Rohr-Körper der Form-7 elektrische Art Condulets X

ELECMAN-® bilden 7 Gray Iron 1/2“ - 2" IMC-/Rigidrohr-Körper verlegte x-Art

Anwendungen

ELECMAN-® bilden 7 Graueisen 1/2“ - 2" IMC-/Rigidrohrkörper verlegte Art X werden hergestellt vom Graueisen, das mit heißem eingetaucht galvanisiert komplett ist, verzinkt, oder emailliertes Aluminiumende mit überlegener korrosionsbeständiger Beschichtung und NPT spitzte sich Naben zu. Aufschläge als Zugausgang für die Leiter, die installiert sind, ermöglicht den 90-Grad-Biegungen im Rohrsystem und stellt Öffnungen für die Herstellung von Spleißn und von Hähnen in den Leitern zur Verfügung. UL514A aufgeführt und verfügbar in 1/2“ bis 2" Größen.

Eigenschaften

• Glatte, gerundete integrale Buchsen in den Naben schützen Leiter-Isolation.
• Genau geklopfte, sich verjüngende Faden für die festen, steifen Gelenke und ausgezeichnete Grundkontinuität.
• Graueisenkörper mit geworfenen Abdeckungen und Dichtung sind für Gebrauch in den nass Standorten passend.
• Einzigartiger Clipabdeckungsentwurf erlaubt einfachen Abbau zu jeder neueren Zeit, ohne den Rohrkörper zu schädigen, die Abdeckung, wird gesichert mit Clipn, nicht Schrauben.
• Flachrückenentwurf stellt größeren Kubikinhalt für den einfacheren ziehenden Draht zur Verfügung, und mehr Raum für das Verstärken, passt ebenes und gemütliches gegen Planum für stabilere Installation.
• Glatte Nabenbuchsen und Öffnungen umfassen, Leiter-Isolation zu schützen.
• Glatte Nabenöffnungen erlauben die einfache Rohr-Verbindung.
• Panoramakopfdeckelschrauben sichern Abdeckungsclip und stellen überlegene Schraubenziehersitzplätze und -drehmoment zur Verfügung. Deckelschrauben und Clip sind sichernd, Verlust zu verhindern.
• Nabengröße (Zoll), Karosseriestil, Befolgungsdaten, Höchstdrahtzahl/Größe und Kubikinhalt geformt in Körper.

Bescheinigungen und Befolgungen

ELECMAN® bilden 7 Rohrkörper des Graueisens IMC/Rigid verlegten Art X werden produziert zu den folgenden Spezifikationen:

• UL Standard-514A
• Fed.Spec. W-C-586D
• NEMA: FB-1

Spezifikations-Daten

ELECMAN liefert Gary-Eisens IMC/Rigid der Form 7 der natürlichen Größe Rohrkörper verlegte x-Art.

FORM 7 Rohr-Körper X schreiben (verlegte Art)
Gray Iron
	CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C
	GX050	1/2“	5,500	3,063	2,188
	GX075	3/4"	6,250	3,250	2,688
	GX100	1"	7,063	3,688	2,813
	GX125	1-1/4“	7,625	4,188	2,563
	GX150	1-1/2“	8,188	4,563	2,813
	GX200	2"	9,250	5,188	3,438

Verpackende Informationen

Verpackung ist so wichtige, gute Verpackung kann Kunden helfen, das Markenbild zu verbessern, gutes auch verpacken kann helfen kann Kunden helfen, die Produkte für längere Zeit gut auf Lager. Für interne Verpackung benutzen Sie kleine Kartonkästen, oder selbstdichtende Plastiktasche, für externe Verpackung, benutzen gewölbten Karton der guten Qualität. ELECMAN kann jeder möglicher Anforderung von Kunden folgen.

Mehr Spezifikationen

ELECMAN liefert mehr Spezifikation und Art Rohrkörper des Graueisens IMC/Rigid der Form 7 verlegte Art.

FORM 7 Rohr-Körper lbs schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GLB050	1/2“	4,500	1,313	2,188	Gray Iron Lbs Art Verlegte Verbindung
GLB075	3/4"	5,500	1,500	2,500
GLB100	1"	6,438	1,750	2,813
GLB125	1-1/4“	6,563	2,188	3,375
GLB150	1-1/2“	7,125	2,438	3,625
GLB200	2"	8,125	3,000	4,375
GLB250	2-1/2“	10,500	4,250	5,313
GLB300	3"	10,625	4,250	6,063
GLB325	3-1/2“	12,625	5,188	6,563
GLB400	4"	12,625	5,188	7,000
FORM 7 Rohr-Körper LL schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GLL050	1/2“	4,563	2,125	1,438	Gray Iron LL-Art Verlegte Verbindung
GLL075	3/4"	5,125	2,375	1,688
GLL100	1"	6,063	2,688	1,875
GLL125	1-1/4“	6,563	3,188	2,375
GLL150	1-1/2“	7,125	3,500	2,625
GLL200	2"	8,125	4,125	3,250
FORM 7 Rohr-Körper LR schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GLR050	1/2“	4,563	2,125	1,438	Gray Iron LR-Art Verlegte Verbindung
GLR075	3/4"	5,125	2,375	1,688
GLR100	1"	6,063	2,688	1,875
GLR125	1-1/4“	6,500	3,125	2,250
GLR150	1-1/2“	7,188	3,500	2,500
GLR200	2"	8,188	4,063	3,250
FORM 7 Rohr-Körper-C (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GC050	1/2“	5,313	1,313	1,375	Gray Iron C Verlegte Verbindung
GC075	3/4"	6,000	1,563	1,688
GC100	1"	7,000	1,750	1,875
GC125	1-1/4“	7,625	2,188	2,375
GC150	1-1/2“	8,818	2,438	2,625
GC200	2"	9,250	3,000	3,250
GC250	2-1/2“	12,188	4,188	3,625
GC300	3"	12,188	4,187	4,438
FORM 7 Rohr-Körper T schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GT050	1/2“	5,500	2,250	1,875	Gray Iron T-Art Verlegte Verbindung
GT075	3/4"	6,125	2,438	2,125
GT100	1"	7,063	2,750	2,313
GT125	1-1/4“	7,625	3,188	2,375
GT150	1-1/2“	8,188	3,500	3,500
GT200	2"	9,250	4,125	4,125
GT250	2-1/2“	12,000	5,750	5,750
GT300	3"	12,188	5,875	5,875
GT325	3-1/2“	14,250	6,813	6,813
GT400	4"	14,250	6,813	6,813
FORM 7 Rohr-Körper TB-Art (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GTB050	1/2“	5,500	1,313	2,750	Gray Iron TB-Art Verlegte Verbindung
GTB075	3/4"	6,125	1,562	3,063
GTB100	1"	7,063	1,750	3,250
GTB125	1-1/4“	7,625	2,188	2,438
GTB150	1-1/2“	8,188	2,428	2,625
GTB200	2"	9,250	3,000	2,250
FORM 7 Art des Rohr-Körper-X (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GX050	1/2“	5,500	3,063	1,875	Gray Iron X-Art Verlegte Verbindung
GX075	3/4"	6,250	3,250	2,188
GX100	1"	7,063	3,688	2,313
GX125	1-1/4“	7,625	4,188	2,375
GX150	1-1/2“	8,188	4,563	2,625
GX200	2"	9,250	5,188	3,250
FORM 7 Rohr-Körper E schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
GE050	1/2“	4,563	3,131	1,438	Gray Iron E-Art Verlegte Verbindung
GE075	3/4"	5,188	1,500	1,688
GE100	1"	6,063	1,750	1,875
