| Material: | Zinc Die Cast | Surface Finish: | Polishing |
|---|---|---|---|
| Type: | Insulated | Size: | 3/8 inch to 4 inch |
| Angle: | 90° | Connection: | Female |
| Markieren: | 3/4" flüssigkeitsdichter Steckverbinder,isolierter flüssigkeitsdichter 90-Grad-Steckverbinder,wasserdichter Zink-Steckverbinder |
||

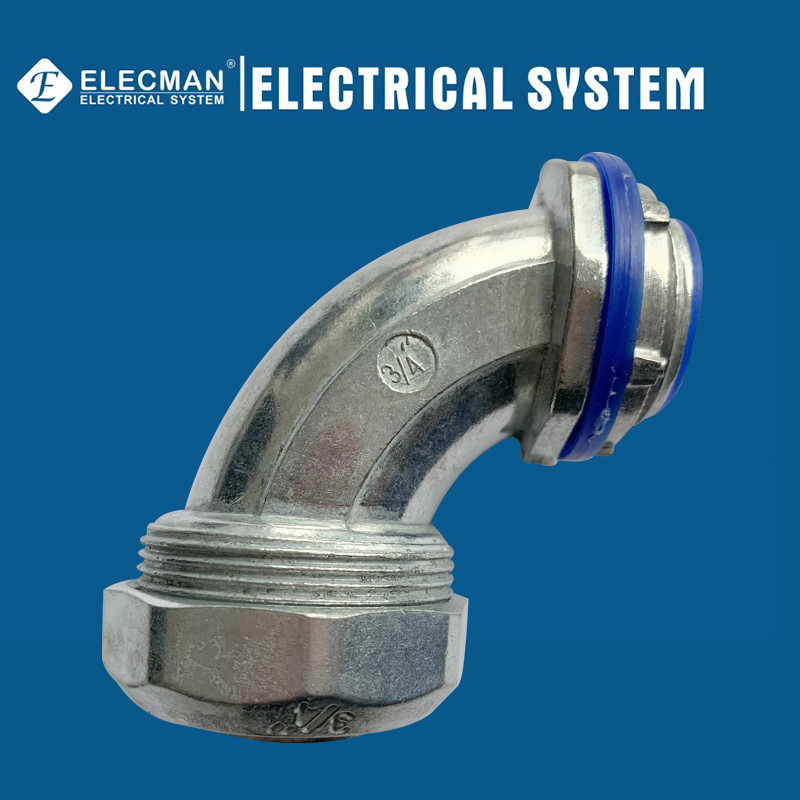

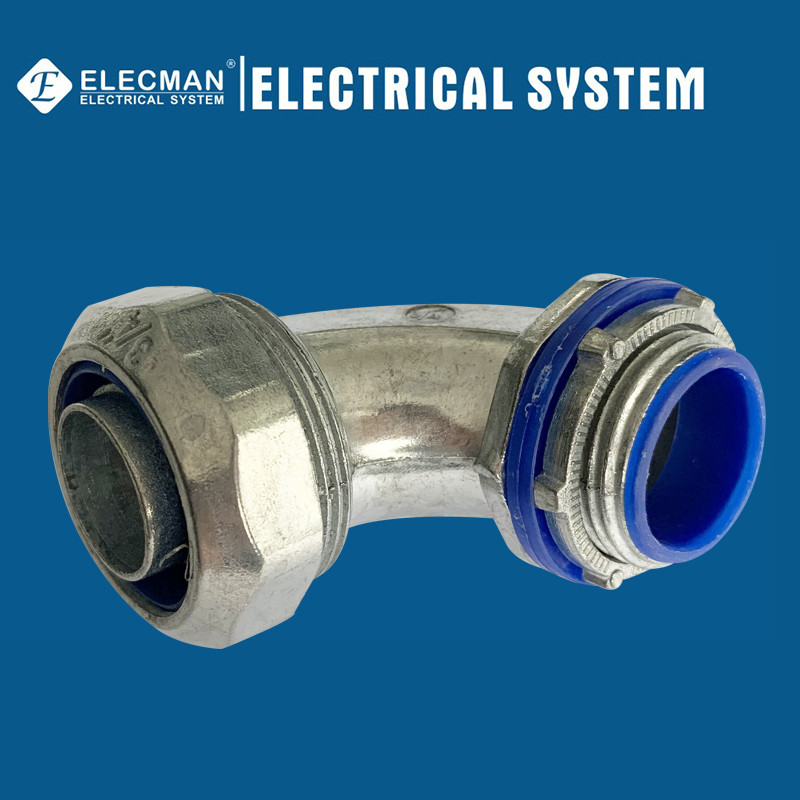

ELECMAN ® Isolierter, flüssigkeitsdichter 90-Grad-Steckverbinder aus Zink, 3/4 Zoll, UL-gelistet
Anwendungen
ELECMAN® Zink-90-Grad-flüssigkeitsdichte Steckverbinder zur Verwendung mit metallischen und nichtmetallischen flüssigkeitsdichten Leitungen vom Typ B.Erhältlich als gerader und flüssigkeitsdichter 90-Grad-Stecker.Flüssigkeitsdichte Steckverbinder sind für den Einsatz in Klasse I, Div 2;Klasse II, Div. 1 und 2;und Gefahrenbereiche der Klasse III, Div. 1 und 2.Erhältlich von 3/8″ bis 4″.
Merkmale
Erhältlich in gerader und 90-Grad-Konfiguration.
Erhältlich in isolierter und nicht isolierter Ausführung, um jedem Kundenwunsch gerecht zu werden.
Zertifizierungen und Konformitäten
ELECMAN® Zink 90-Grad-flüssigkeitsdichte Steckverbinder müssen gemäß der folgenden Spezifikation hergestellt werden:
- Klasse I, Abteilung 2;
- Klasse II, Divisionen 1 und 2;Und
- Klasse III, Divisionen 1 und 2;
- Geeignet für die Erdung in den Größen 3/8 Zoll bis 11/4 Zoll gemäß NEC
Spezifikationsdaten
ELECMAN bietet flüssigkeitsdichte 90-Grad-Steckverbinder aus Zinkdruckguss in voller Größe von 1/2" bis 4".
| KATZE # | Handelsgröße | ABMESSUNG A (Zoll) | ABMESSUNG B (Zoll) | ABMESSUNG C (Zoll) | ABMESSUNG D (Zoll) | INNENPACKUNG | MEISTERPAKET | GEWICHT PRO C |
| LTN038 | 3/8" | 0,620 | 0,810 | 0,920 | 1.220 | 50 | 250 | 14.5 |
| LTN050 | 1/2" | 0,620 | 0,910 | 1.020 | 1.220 | 50 | 250 | 15 |
| LTN075 | 3/4" | 0,800 | 1.150 | 1.270 | 1.360 | 40 | 200 | 15 |
| LTN100 | 1" | 1.020 | 1.380 | 1.480 | 1.730 | 20 | 100 | 15 |
| LTN125 | 1-1/4" | 1.360 | 1.770 | 1.930 | 2.110 | 80 | 21 | |
| LTN150 | 1-1/2" | 1.610 | 2.010 | 2.170 | 2.430 | 50 | 21 | |
| LTN200 | 2" | 2.080 | 2.580 | 2.680 | 2.930 | 25 | 17.5 | |
| LTN250 | 2-1/2" | 2.510 | 3.150 | 3.210 | 3.620 | 15 | 21 | |
| LTN300 | 3" | 3.130 | 3.670 | 3.740 | 4.280 | 10 | 21 | |
| LTN350 | 3-1/2" | 3.580 | 4.170 | 4.230 | 4.840 | 10 | 21 | |
| LTN400 | 4" | 4.060 | 4.740 | 4.750 | 5.370 | 5 | 21 |
Qualitätskontrolle
Die QC-Abteilung von ELECMAN legt großen Wert auf die Qualitätskontrolle. Der Hauptteil des Steckerkörpers besteht aus hochwertigem Zink, die Schrauben sind aus Stahl und alle Teile des Steckers werden nach hohen Standards hergestellt.
Verpackungsinformationen
Die Verpackung ist so wichtig. Eine gute Verpackung kann den Kunden dabei helfen, das Markenimage zu verbessern. Eine gute Verpackung kann den Kunden auch dabei helfen, die Produkte über einen längeren Zeitraum gut zu lagern. Deshalb legt ELECMAN viel Wert darauf. Bei flexiblen Rohrverschraubungen von 1/2" bis 1" bietet ELECMAN eine Innenverpackung in der Außenverpackung an, von 1-1/4" bis 4". ELECMAN bietet eine Kunststoffverpackung in der Außenverpackung.
