| Herkunftsort: | China |
|---|---|
| Markenname: | ELECMAN |
| Modellnummer: | ES-521 |
| Min Bestellmenge: | 100 PC |
| Preis: | Negotiate |
| Verpackung Informationen: | Verpackt in den Bündeln mit gesponnener Tasche |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 PC/Tag |
| Material: | Kohlenstoffstahl | Oberflächenende: | Z.B. beschichtete /HDG/PG/Powder/einfach/Aluminium/Edelstahl |
|---|---|---|---|
| Art: | C | Größe: | 1-5/8“ * 1-5/8“ (41*41mm) |
| Standardlängen: | 10" (3,05 m) u. 20" (6,09 m) | Stärke: | 12 GA (2.6mm) |
| Markieren: | Asphaltieren Sie Feldc-Kanalspreize,41 x 41 c Kanalspreize,41 x 41 Metallgestaltungsspreizekanal |
||

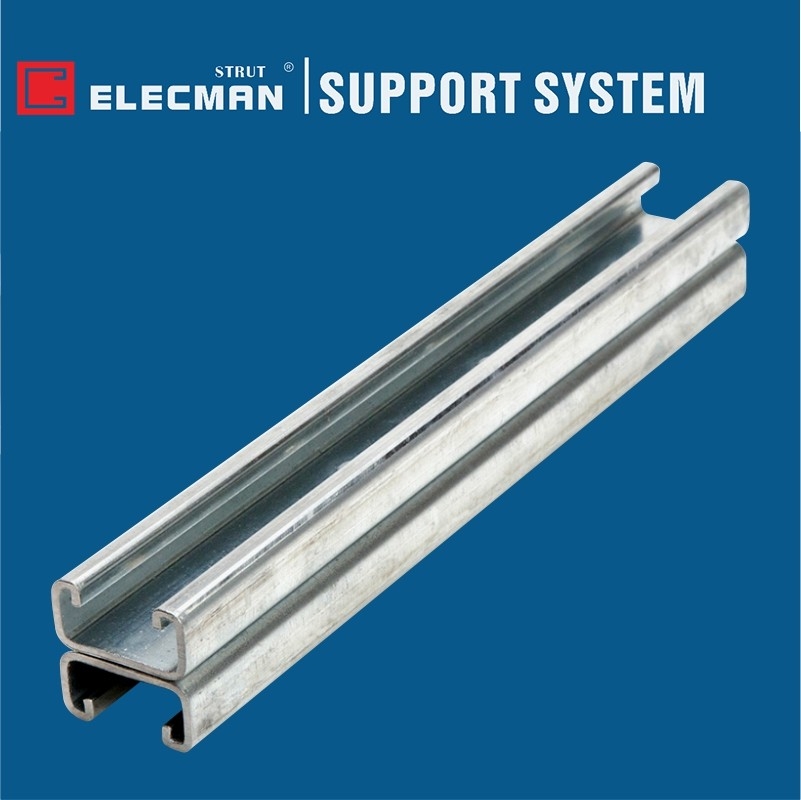

ELECMAN-® 1-5/8“ * 1-5/8“ (41*41mm) galvanisierte Stahlspreize-Kanal ES-521
Anwendungen
ELECMAN® 1-5/8“ * 1-5/8“ (41*41mm) galvanisierte Stahlspreizekanal ES-521 ist die grundlegende Komponente des nicht nur in der Belüftung, in der Klimaanlage und in Kühlsystemen aber auch für andere Komponenten verwendet zu werden Spreizekanalfördersystems, die verschoben werden sollen.
ELECMAN® 1-5/8“ * 1-5/8“ (41*41mm) galvanisierte Stahlspreizekanal ES-521 wird gemacht vom hochwertigen Kohlenstoffstahl sind die Endlosrolle, die gebildet wurde, um Maße zu präzisieren. Durch Kaltverformung werden die mechanischen Stahleigenschaften erhöht und lassen leichte Strukturen die erforderliche Last tragen.
Eigenschaften
Der Hauptvorteil des Spreizekanals im Bau ist, dass es viele Wahlen gibt, die für schnell und leicht Verbindungslängen zusammen und andere Einzelteile für den Spreizekanal, unter Verwendung der verschiedenen fachkundigen Spreize-spezifischen Befestiger und der Bolzen verfügbar sind. Er kann mit minimalen Werkzeugen und nur gemäßigt ausgebildeter Arbeit sehr schnell zusammengebaut werden, die Kosten erheblich in vielen Anwendungen verringert. Eine Spreizekanalinstallation kann oder hinzufügen-zu verhältnismäßig leicht auch häufig geändert werden, wenn sie benötigt wird.
Spezifikations-Daten
ELECMAN liefert natürliche Größe 1-5/8“ * 1-5/8“ (41*41mm) galvanisierte Stahlspreizekanal ES-521.
| Abschnitt-Eigenschaften | 1-1 ACHSE | 2-2 ACHSE | ||||||
| Cat.# | WT/FT | BEREICH | Ix | Sx | Rx | Iy | Sy | Relais |
| Lbs. | SQ.IN. | im ⁴ | im ³ | in | im ⁴ | im ³ | in | |
| ES-521 | 2,64 | 0,750 | 0,145 | 0,180 | 0,435 | 0,280 | 0,345 | 0,600 |
| Zulässiger Strahl lädt - Spanne in den Zoll | ||||||||||||
| Cat.# | DRUCK | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ES-521 | 1/240 | 1245 | 1190 | 990 | 850 | 745 | 595 | 495 | 425 | 370 | 330 | 295 |
| *** | *** | *** | 790 | 605 | 385 | 270 | 195 | 150 | 120 | 95 | ||
| STATISCHE BELASTUNG 1.TOTAL in lbs. Linie 2.Upper ist die MAXIMAL ZULÄSSIGE EINHEITLICHE LAST, die Biegungsspannung von 25000 P/in über die X-Achse schafft, die auf EINFACHER STRAHLN-Zustand basiert. Linie 3.Lower zeigt EINHEITLICHE TOTALLAST, die eine Ablenkung von 1/240. der SPANNE produziert (d.h.: ½. Def. für 120" Spanne) Werte 4.Multiply in der oberen Linie durch 0,5, zum der ZULÄSSIGEN MITTELflächenbelastung bei 25000 P-/indruck zu erhalten. Ablenkung durch 0,8. Last 5.* begrenzt durch Stellenschweißungsschere. 6.For lochte Kanal, verringern, begrenzte Lasten durch 0,75 zu schweißen passend bis 4" Schweißungsabstand. 7. *** Last kontrolliert durch 25.000 P-/inentwurfsdruck. |
||||||||||||
| Zulässige Ladesäulen - ungestützte Höhe der Spalte in den Zoll | ||||||||||||
| Cat.# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ES-521 | 15300 | 14365 | 13300 | 12145 | 10930 | 8495 | 6230 | 4575 | 3505 | 2765 | *** | |
|
1. LADESÄULEN sind die zulässigen axialen Lasten, die am Abschnittschwerpunkt angewendet werden. Die Lasten, die am Schlitzgesicht angewendet werden, müssen für Exzentrizität verringert werden. 2. DIE ZULÄSSIGEN LADESÄULEN, die gezeigt werden, basieren nach einer Standardtechnikpraxis des Nutzlängefaktors K=0.8, die für Bewertung anderer Bedingungen erfordert wird. |
||||||||||||
Verpackende Informationen
Verpackung ist so wichtiges, gutes Verpacken kann Kunden helfen, das Markenbild zu verbessern, gutes auch verpacken kann Kunden helfen, die Produkte während einer längeren Zeit gut auf Lager. ELECMAN®-Spreizekanäle werden normalerweise in den Bündeln, kleine Bündel verpackt, oder große Bündel sind beide verfügbar. ELECMAN kann allen möglichen verpackenden Anforderungen von Kunden folgen.
