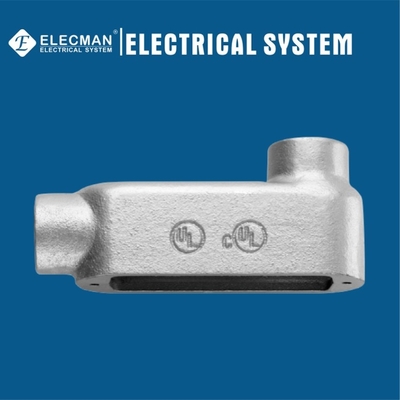

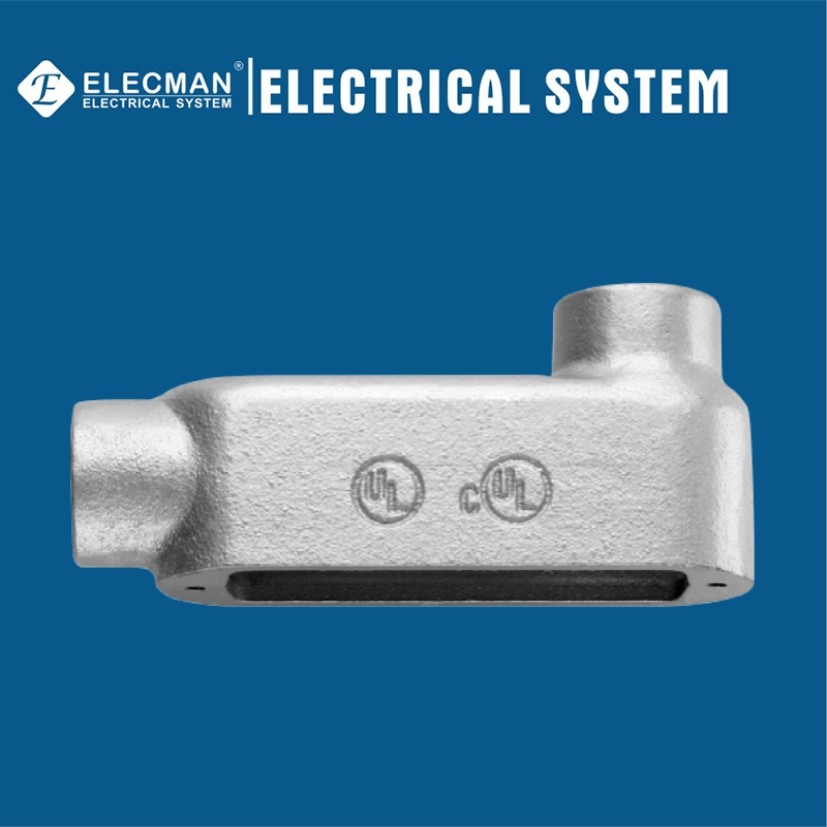

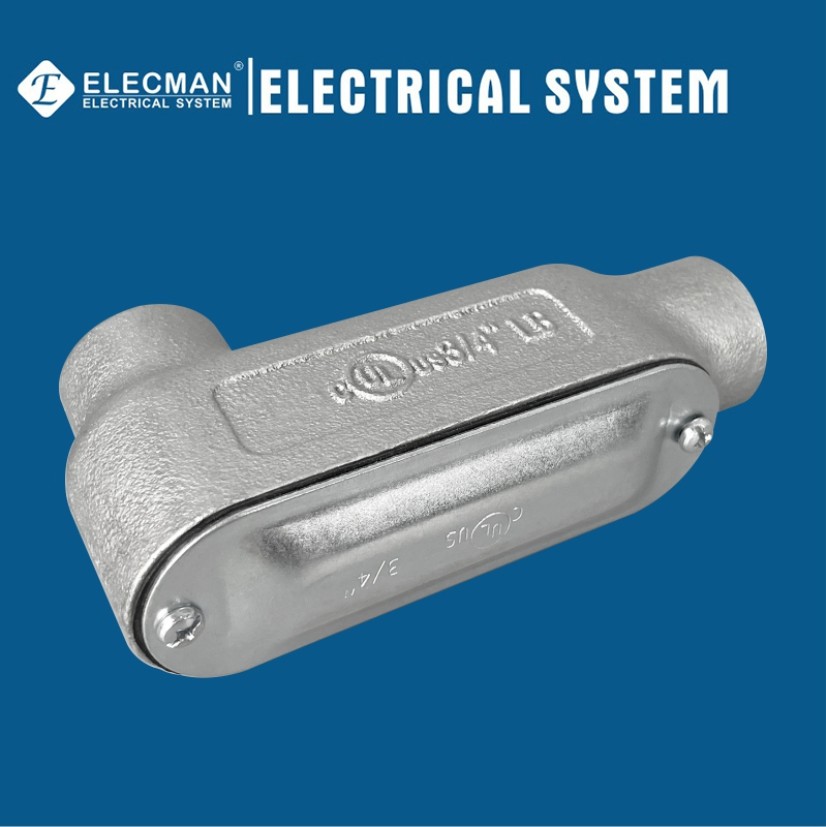

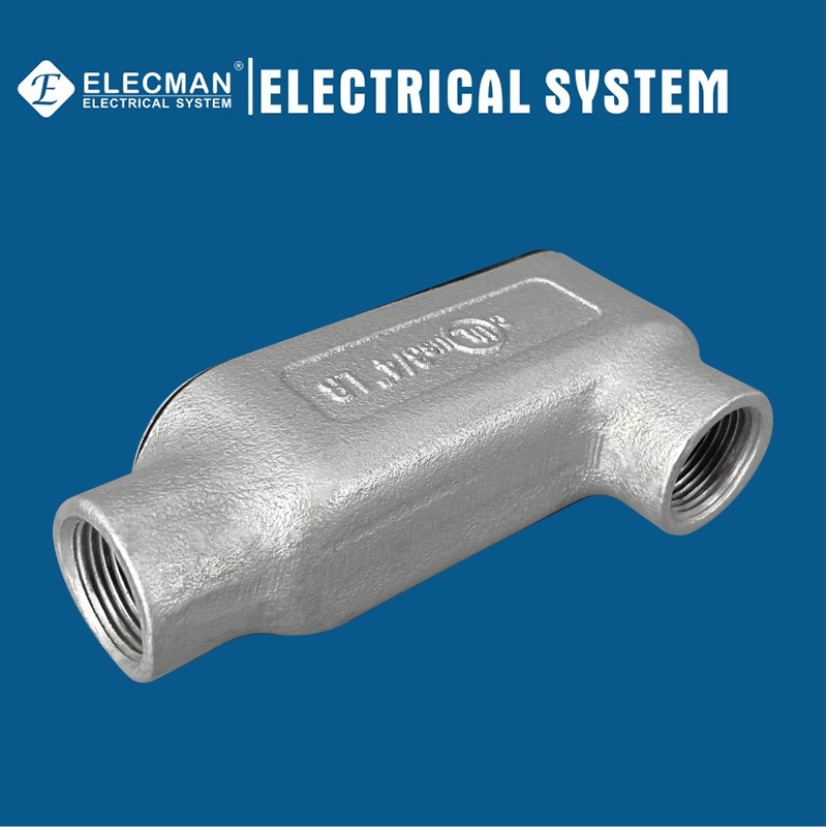

Rohr-Körper Condulet des formbaren Eisen-IMC verlegten steife der Form-5 lbs-Typ 1/2" - 4"

ELECMAN-® bilden 5 verlegt 1/2“ - 4" IMC-/Rigidrohr-Körper verlegte lbs-Art

Anwendungen

ELECMAN-® bilden 5 formbares Eisen 1/2“ - 4" IMC-/Rigidrohrkörper verlegte lbs-Art werden verwendet in den Rohrsystemen zu:

• Treten Sie als Zugausgänge für die Leiter auf, die installiert sind.
• Stellen Sie Öffnungen für die Herstellung von Spleißn und von Hähnen in den Leitern zur Verfügung.
• Auftretung als die Befestigung von Ausgängen für Beleuchtungsbefestigungen und Verdrahtungsgeräte.
• Schließen Sie Rohrabschnitte an.
• Stellen Sie Hähne für Leitungsrohrläufe zur Verfügung.
• Machen Sie die 90-Grad-Biegungen in den Rohrläufen.
• Stellen Sie für Zugang zu den Leitern für Wartungs- und Zukunftsystemäenderung zur Verfügung.

Eigenschaften

• Austauschbar mit Rohrkörpern Appleton-Form 35.
• Eingebaute Rollen auf 11/4“ bis 4" C und lbs-Körper, zum des Drahtziehens zu erleichtern.
• Glatte und gerundete integrale Buchsen für Schutz der Drahtisolierung
• Feste Neoprendichtungen werden umgewandelt möglicherweise, um Art zu öffnen durch das Ausziehen des perforierten mittleren Abschnitts.
• Edelstahldeckelschrauben.
• Gewölbte Stahlblechabdeckungen liefern zusätzlichen Kubikinhalt.
• Integrale Dichtungsabdeckung liefert Bewertung NEMA 4.

Bescheinigungen und Befolgungen

ELECMAN® bilden 5 Rohrkörper des formbaren Eisens IMC/Rigid verlegten lbs-Art werden produziert zu den folgenden Spezifikationen:

• UL Standard-514A
• Fed.Spec. W-C-586D
• NEMA: FB-1
• NEMA 4

Spezifikations-Daten

ELECMAN liefert Form, 5 der natürlichen Größe Rohrkörper, die des formbaren Eisens IMC/Rigid lbs-Art verlegten.

Verlegte Rohr-Körper der Form-5 - lbs-Art
Formbares Eisen
	CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C
	MLB050	1/2“	1-5/16“	4-11/16“	2-1/16“
	MLB075	3/4"	1-1/2“	5-3/8“	2-1/4“
	MLB100	1"	1-13/16“	6-3/16“	2-5/8“
	MLB125	1-1/4“	2-5/8“	8-1/8“	2-3/4“
	MLB150	1-1/2“	2-5/8“	8-1/8“	2-13/16“
	MLB200	2"	3-1/8“	10-1/2“	4-7/16“
	MLB250	2-1/2“	4-5/16“	13-7/8“	5-3/8“
	MLB300	3"	4-5/16“	13-7/8“	5-7/8“
	MLB325	3-1/2“	5-5/8“	16-1/4“	6-7/8“
	MLB400	4"	5-5/8“	16-5/8“	7-3/16“

Verpackende Informationen

Verpackung ist so wichtige, gute Verpackung kann Kunden helfen, das Markenbild zu verbessern, gutes auch verpacken kann helfen kann Kunden helfen, die Produkte für längere Zeit gut auf Lager. Für interne Verpackung benutzen Sie kleine Kartonkästen, oder selbstdichtende Plastiktasche, für externe Verpackung, benutzen gewölbten Karton der guten Qualität. ELECMAN kann jeder möglicher Anforderung von Kunden folgen.

Mehr Spezifikationen

ELECMAN liefert mehr Spezifikation und Art Rohrkörper des formbaren Eisens IMC/Rigid der Form 5 verlegte Art.

FORM 5 Rohr-Körper lbs schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MLB050	1/2“	1-5/16“	4-11/16“	2-1/16“	Formbares Eisen Lbs Art Verlegte Verbindung
MLB075	3/4"	1-1/2“	5-3/8“	2-1/4“
MLB100	1"	1-13/16“	6-3/16“	2-5/8“
MLB125	1-1/4“	2-5/8“	8-1/8“	2-3/4“
MLB150	1-1/2“	2-5/8“	8-1/8“	2-13/16“
MLB200	2"	3-1/8“	10-1/2“	4-7/16“
MLB250	2-1/2“	4-5/16“	13-7/8“	5-3/8“
MLB300	3"	4-5/16“	13-7/8“	5-7/8“
MLB325	3-1/2“	5-5/8“	16-1/4“	6-7/8“
MLB400	4"	5-5/8“	16-5/8“	7-3/16“
FORM 5 Rohr-Körper LL schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MLL050	1/2“	2-1/16“	4-11/16“	1-3/8“	Formbares Eisen LL-Art Verlegte Verbindung
MLL075	3/4"	2-1/4“	5-3/8“	1-11/16“
MLL100	1"	2-5/8“	6-3/16“	1-7/8“
MLL125	1-1/4“	2-3/4“	8-1/8“	2-3/4“
MLL150	1-1/2“	3-1/2“	8-1/8“	2-13/16“
MLL200	2"	4-1/8“	10-1/2“	3-5/16“
MLL250	2-1/2“	4-11/16“	13-5/8“	3-7/8“
MLL300	3"	5-7/8“	13-7/8“	4-3/4“
MLL325	3-1/2“	6-1/8“	16-1/4“	5-5/8“
MLL400	4"	6-15/16“	16-1/4“	5-5/8“
FORM 5 Rohr-Körper LR schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MLR050	1/2“	2-1/16“	4-11/16“	1-3/8“	Formbares Eisen LR-Art Verlegte Verbindung
MLR075	3/4"	2-1/4“	5-3/8“	1-11/16“
MLR100	1"	2-5/8“	6-3/16“	1-7/8“
MLR125	1-1/4“	2-3/4“	8-1/8“	2-3/4“
MLR150	1-1/2“	2-13/16“	8-1/8“	2-13/16“
MLR200	2"	4-7/16“	10-1/2“	3-5/16“
MLR250	2-1/2“	5-3/8“	13-5/8“	3-7/8“
MLR300	3"	5-7/8“	13-7/8“	4-3/4“
MLR325	3-1/2“	6-7/8“	16-1/4“	5-5/8“
MLR400	4"	7-3/16“	16-5/8“	5-5/8“
FORM 5 Rohr-Körper-C (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MC050	1/2“	1-5/16“	5-3/8“	1-3/8“	Formbares Eisen C Verlegte Verbindung
MC075	3/4"	1-1/2“	6"	1-11/16“
MC100	1"	1-13/16“	7-1/16“	1-7/8“
MC125	1-1/4“	2-5/8“	9"	2-3/4“
MC150	1-1/2“	2-5/8“	9"	2-13/16“
MC200	2"	3-1/8“	11-1/2“	3-5/16“
MC250	2-1/2“	4-5/16“	15"	3-7/8“
MC300	3"	4-5/16“	15-1/8“	4-3/4“
MC325	3-1/2“	4-7/8“	18-1/8“	5-5/8“
MC400	4"	4-7/8“	18-1/8“	5-5/8“
FORM 5 Rohr-Körper T schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MT050	1/2“	2-1/16“	5-3/8“	1-5/16“	Formbares Eisen T-Art Verlegte Verbindung
MT075	3/4"	2-1/4“	6"	1-1/2“
MT100	1"	2-5/8“	7-1/16“	1-13/16“
MT125	1-1/4“	2-3/4“	9"	2-5/8“
MT150	1-1/2“	3-1/2“	9"	2-5/8“
MT200	2"	4-1/8“	11-1/2“	3-1/8“
MT250	2-1/2“	5-11/16“	15"	4-5/16“
MT300	3"	5-7/8“	15-1/8“	4-5/16“
MT325	3-1/2“	6-13/16“	18-1/8“	4-7/8“
MT400	4"	7-3/16“	18-1/8“	4-7/8 „
FORM 5 Rohr-Körper TB-Art (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MTB050	1/2“	1-5/16“	5-1/4“	1-5/16“	Formbares Eisen TB-Art Verlegte Verbindung
MTB075	3/4"	1-9/16“	6-1/16“	1-9/16“
MTB100	1"	1-13/16“	7-1/8“	1-13/16“
MTB125	1-1/4“	2-7/16“	9-5/16“	3-3/4“
MTB150	1-1/2“	2-9/16“	9-5/16“	3-3/4“
MTB200	2"	3-3/16“	11-13/16“	4-1/8“
FORM 5 Rohr-Körper X schreiben (verlegte Art)
CAT #	Geschäftsgröße	Schwaches A	Schwaches B	Schwaches C	Beschreibung	Bilder
MX050	1/2“	2-13/16“	5-7/16“	1-3/4“	Formbares Eisen X-Art Verlegte Verbindung
MX075	3/4"	2-15/16“	6-1/16“	2"
MX100	1"	3-9/16“	7-1/8“	2-1/4“
MX125	1-1/4“	4-7/16“	9-1/8“	2-9/16“
MX150	1-1/2“	4-7/16“	9-1/8“	2-3/4“
MX200	2"	5-3/8“	11-3/4“	3-7/16“
